А для тех редких случаев, когда необходимо показать реальный профиль резьбы, существует хороший плагин Inventor ThreadModeler, который можно взять бесплатно на Autodesk Labs. Но, к сожалению, он отрисовывает только наружную резьбу, а для внутреннюю - ручками, выдавливанием профиля по спирали - см. картинки.

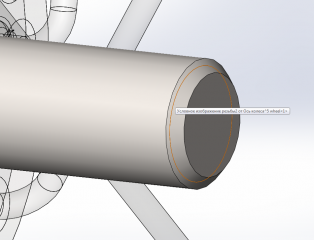

А зачем для обозначения резьбы по ЕСКД делать в модели реальный профиль резьбы? Как Вы его будете образмеривать в чертеже? То, что необходимо для стандартного бозначения резьбы по ЕСКД, в Inventor'е есть - см. картинки.

Здравствуйте. Мне нужно сделать чертёж гайки, но я не знаю как начертить резьбу. Стандартный инструмент "резьба" просто накладывает текстуру резьбы, но в 3Д отверстие остаётся плоским, гладким. Подскажите как "выдавить" резьбу именно в 3Д? Спасибо.
